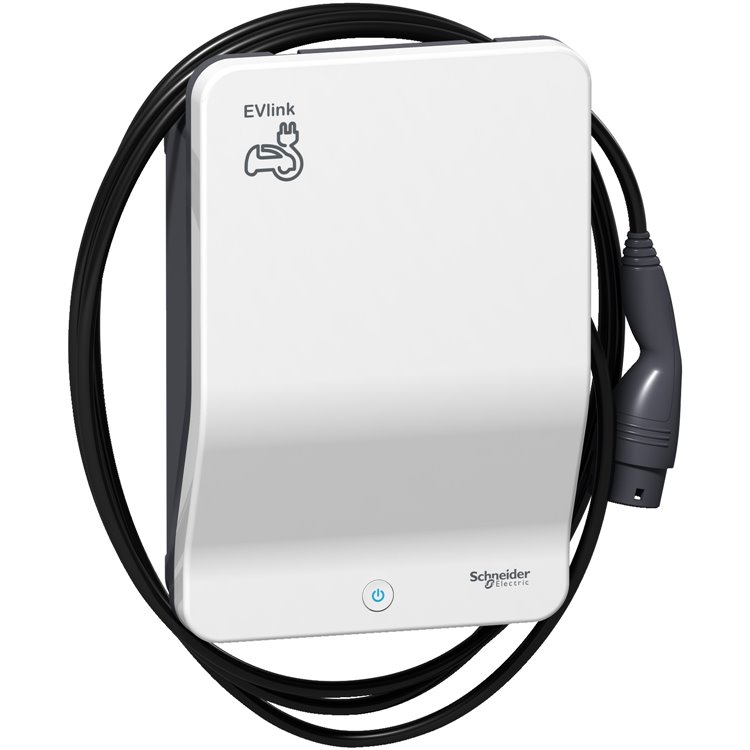

EVB1A22PCKI 22 KW Araç Şarj İstasyonu
Menzil EV bağlantısı
ürün adı EVlink Akıllı Duvar Kutusu
Ürün veya bileşen türü Şarj istasyonu
Cihazın kısa adı EVB1
Kutup açıklaması Güç devresi için 3P + N
Montaj modu Duvara monte
Kaide montajı
Teklif türü Standart
anma besleme gerilimi 380...415 V AC 50/60 Hz
Maksimum güç 22 kW 32 A 380...415 V
Erişim kontrol sistemi Anahtar
Tamamlayıcı
priz numarası 1
Çıktı türü Sağ taraf T2 takılı kablo / gümüş kaplamalı kontaklar 4,5 m
Topraklama sistemi Güç kaynağında ek izolasyon trafosu bulunan TT
TN-S Uyumlu IT
Giriş sayısı 6
Bağlayıcı türü Ölçüm için RS485 Modbus
3 Ethernet LAN bağlantısı için RJ45
Giriş türü Güç sınırlaması için ikili kontak kapatma kontağı
Gecikmeli şarj için ikili kontak kapatma kontağı
Kontrol tipi uzaktan kumanda ile kontrol edilebilir
1 çok renkli aydınlatmalı basmalı düğme, fonksiyon: durdurma/yeniden başlatma
Yerel sinyalizasyon 1 çok renkli LED, fonksiyon: durum göstergesi
İletişim portu protokolü OÇPP 1.6
Yapılandırma /Mimari Bağımsız
Kümelenmiş mimari
İşletme ve bakım Şarj detay kayıtları
Yük yönetimi
Tanılama yetenekleri
Web sunucusu Gömülü
Ethernet hizmeti Web sunucusu üzerinden yapılandırma
Yükseklik 480 mm
Genişlik 330 mm
Derinlik 170 mm
Çevre
Standartlar IEC 62196-2
IEC 61851-1
IEC 61851-22
IEC 62196-1
Ürün sertifikaları CE
CB
RCM
IP koruma derecesi IEC 60529'a uygun IP54
IK koruma derecesi IEC 62262'ye uygun IK10
Çalışma için ortam hava sıcaklığı -30…50 °C
Depolama için ortam hava sıcaklığı -40…80 °C
Bağıl nem 5…95 %
Net ağırlığı 8,3 kilo
Renk Beyaz (RAL 9003)
Gri (RAL 7016)
Paketleme Üniteleri
Paketin Birim Türü 1 PCE
Paket 1'deki Birim Sayısı 1
Paket 1 Yükseklik 27.000 cm
Paket 1 Genişlik 40.000 cm
Paket 1 Uzunluk 54.000 cm
Paket 1 Ağırlık 10.734 kilo
